概述

管桁架，是指用圆杆件在端部相互连接而组成的格子式结构。桁件使桁架结构用料经济、结构自重轻，易于构成各种外形以适应不同的用途，譬如可以做成简支桁架、拱、框架及塔架等。

近年来，随着我国钢铁产量的不断增长，管桁架在被越来越广泛的使用，在建筑中所占的比例越来越大，工业厂房、汽车等行业设备平台生产线、物流仓储、公共建筑体育馆、商务会所、高铁站台、地铁站台、高层商务楼等得到广泛应用。钢管结构也取得较大的突破。钢管结构的最大优点是能将人们对建筑物的功能要求、感观要求以及经济效益要求完美地结合在一起。

结构特点

与网架结构相比，管桁架结构省去下弦纵向杆件和网架的球节点，可满足各种不同建筑形式的要求，尤其是构筑圆拱和任意曲线形状比网架结构更有优势。其各向稳定性相同，节省原料用量。钢管桁架结构是在网架结构的基础上发展起来的，与网架结构相比具有其独特的优越性和实用性，结构用钢量也较经济。

与传统的开口截面（H型钢和I字钢）钢桁架相比，管桁架结构截面原料绕中和轴较均匀分布，使截面同时具有良好的抗压和抗弯扭承载能力及较大刚度，不用节点板，构造简单。最重要的是管桁结构外形美观，便于造型有一定装饰效果。管桁架结构整体性能好，扭转刚度大且外表美观，制作、安装、翻身、起吊都比较容易；由冷弯薄壁型钢制作的钢管屋架，具有结构轻、刚度好、节省钢材，并能充分发挥原料强度等优点，尤其是在由长细比控制的压杆及支撑系统中采用更为经济。目前采用这种结构的建筑物基本属于公共建筑。该结构具有造型美观（可建成平板形、圆拱形、任意曲线形）、制作安装方便、结构稳定性好、屋盖刚度大、经济效果好等特点。

管衍架应用

桁架是指由杆件在端部相互连接而组成的格子式结构，管桁架即是指结构中的杆件均为圆管杆件。 桁架中的杆件大部分情况下只受轴线拉力或压力，应力在截面上均匀分布，因而容易发挥原料的作用，这些特点使得桁架结构用料经济，结构自重小。易于构成各种外形以适应不同的用途，譬如可以做成简支桁架、拱、框架及塔架等，因而桁架结构在现今的许多大跨度的场馆建筑，如会展中心、体育场馆或其他一些大型公共建筑中得到了广泛运用。

大部分桁架结构中的杆件均在节点处采用焊接连接，而在焊接之前，需预先按将要焊接的各杆件焊缝形状进行腹杆及弦杆的下料切割，这就需要对腹杆端头进行相贯线切割及弦杆的开槽切割。由于桁架结构中各杆件与杆件之间是以相贯线型式相交，杆件端头断面形状比较复杂，因此在实际切割加工中一般采用机器自动切割加工和人工手工切割加工两种方法进行加工。

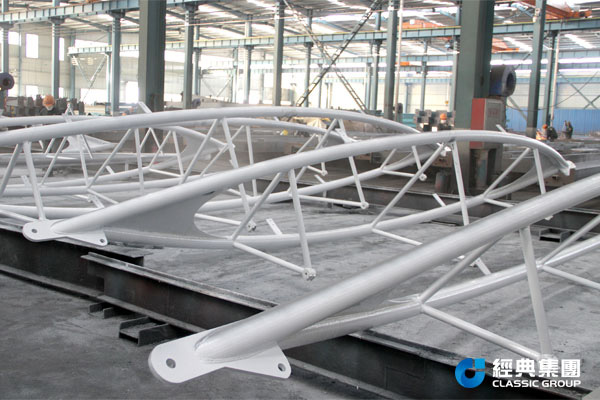

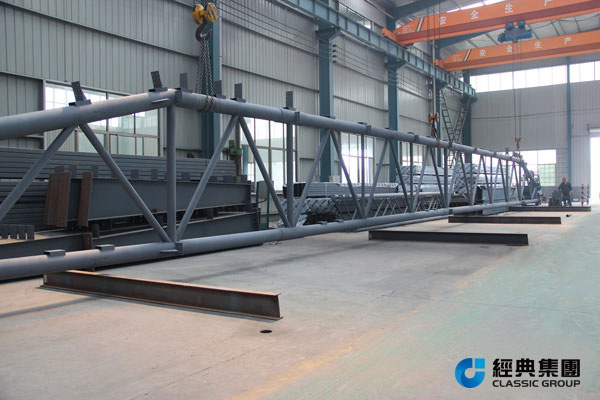

管桁架AYX爱体育细节图

施工中的管桁架

实力展示

公司设备先进，采用先进的数控技术，自动化速度高，钢结构生产区拥有数控多头直条气割机、数控钻床、H型钢自动焊接生产线、全自动组力生产线、门式自动焊生产线，抛丸除锈生产线以及探伤检测等国内先进设备。拥有与建筑幕墙制作安装配套的丁基胶涂布机，双组份打胶机，玻璃磨边机、中空玻璃钢化机以及韦氏硬度钳、氧化膜测厚仪、水平仪等专业幕墙生产加工设备和质量检测设备。
